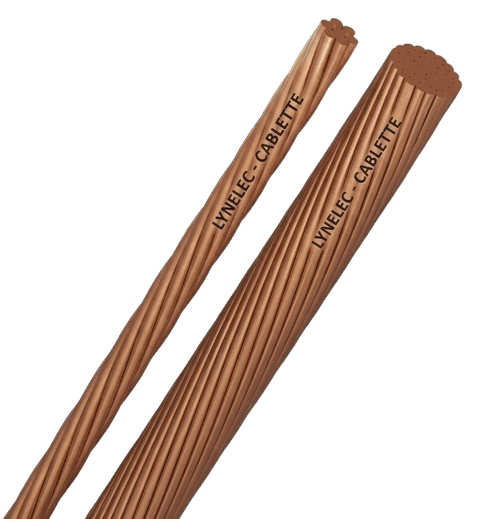

Cablette
cuivre recuit
NF C 32-013 et IEC 60228 : conducteurs en cuivre nu recuit.
Applications
Réalisation des circuits de mise à la terre selon NF C 15-100 «installations électriques basse tension».
Caractéristiques
- Âme : cuivre nu recuit câblé, classe 2
- Rayon de courbure : fixe : 6 x Ø, à la pose : 12 x Ø
- Traction statique : maxi 60 N/mm² de section cuivre
Installation
Les sections ≥ 25 mm² répondent aux normes :
- NF C 11-201 «règles d’installations des réseaux de distribution publique d’énergie électrique»
- NF C 13-200 «installations électriques haute tension»
Remarques
Admis par EDF.
⚠️ Diamètre extérieur : pour cette famille, le Ø n’est pas normalisé. Les valeurs ci-dessous sont indicatives et peuvent varier selon fabricant et tolérances. Pour tout dimensionnement (presse-étoupes, goulottes, chemins de câbles…), référez-vous à la fiche constructeur de la référence commandée.
| Section | Ø extérieur (mm) | Nb de brins | Résistance (Ω/km) | Poids (kg/km) |
|---|---|---|---|---|
| 1 x 6 | 3,0 | 7 | 3,08 | 50 |
| 1 x 10 | 3,8 | 7 | 1,83 | 84 |
| 1 x 16 | 4,9 | 7 | 1,15 | 136 |
| 1 x 25 | 6,2 | 7 | 0,727 | 217 |
| 1 x 35 | 7,2 | 7 | 0,524 | 298 |
| 1 x 50 | 8,7 | 19 | 0,387 | 405 |
| 1 x 70 | 10,5 | 19 | 0,268 | 588 |
| 1 x 95 | 12,2 | 19 | 0,193 | 809 |
| 1 x 120 | 14,0 | 37 | 0,153 | 1030 |
| 1 x 150 | 15,8 | 37 | 0,124 | 1294 |
| 1 x 185 | 17,5 | 37 | 0,0991 | 1576 |
| 1 x 240 | 19,5 | 61 | 0,0754 | 2105 |
